Степень защиты IP54, IP65, IP67, IP68

Степень защиты ip › ГОСТ, стандарт

Степень защиты IP (Ingress Protection Rating) – это систематизация значений защищенности корпуса (имеется ввиду внешнее покрытие) электроприборов и электрооборудования при влиянии всевозможных отрицательных условий, например влияния влажности, открытого просачивания жидкости, загрязнений, а также воздействия разных окружающей среды.

Этот числовой индекс определяет интернациональный стандарт ip. Среди них стандарт международной электротехнической комиссии IEC 60529, в СНГ ГОСТ 14254-96, ГОСТ 14254 а в германии — DIN40050-9.

Актуальный стандарт  IEC 60529:2013 принят в 2013 году. Действующий в РФ ГОСТ 14254 — 2015 введен 2017.03.01. Он отличается от предыдущего ГОСТ 14254-96 индексом защиты от влаги: в новом действующем  ГОСТ 14254 — 2015 принято 10 индексов от 0 до 9. Индекс ipx9 обозначает защиту от струй воды высокой температуры, которая подается под высоким давлением (см. ниже). Актуальные ГОСТ на степень защиты ip:

• IEC 60529:2013,
• ГОСТ 14254 — 2015,
• DIN40050-9,
• DIN EN 60529 (VDE 0470).

Степень защиты предусматривается при подборе различного промышленного оборудования, с расчетом внешней обстановки, где оно будет задействовано. Так, когда запланирована смена проводки дома, то при подборе распределительного щитка, следует принимать к сведению отрицательные условия среды. Определенное воздействие будет оказываться на приборы и оборудование, которые находятся на открытом воздухе или в здании.

 Стандартизировано 7 уровней защиты от внешних объектов от 0 до 6:

• «0» — нет защиты от внешних объектов;
• «1» — обшивка обладает защитой от воздействия сторонних предметов диаметром от 50 мм, от соприкосновений оборотной стороны руки;
• «2» — защита от негативного действия сторонних предметов диаметром более 12,5 мм, от касаний корпуса пальцами;
• «3» — есть защита от действия посторонних предметов диаметром выше 2,5 мм, проводников, не большого инструмента (ручного);
• «4» — защита от сторонних предметов с диаметром 1 мм и более – это проводники, фиксирующие гайки, болты;
• «5» — полная защита от посторонних предметов, любого размера, неполная защита от загрязнений и пыли (допускается влетание малого количества пыли вовнутрь корпуса, не воздействующее на функциональность устройств внутри электрического щитка);
• «6» — полная защита от различных предметов, полная пыленепроницаемость.

Расшифровка

Чтобы понять, насколько хорош уровень защиты от пыли и влаги определенного устройства, нужно знать точную расшифровку понятий. Обе цифры стандарта важны:

• Первое значение определяет уровень защищенности от попадания пыли и твердых предметов;
• Второе значение определяет защищенность от проникновения в корпус влаги.

Чем выше значение (больше цифра), тем лучше уровень защиты. Характеристики меняются в зависимости от значения, давайте подробно изучим доступные варианты в таблицах.

Степень	Размер твердого предмета, от которого защищено устройство	Защита от проникновения
0	–	Любые предметы могут проникать внутрь корпуса
1	от 50 мм	Твердых объектов большого размера
2	от 12,5 мм	Объектов среднего размера
3	от 2,5 мм	Мелких вещей и  изделий
4	от 1 мм	Очень маленьких объектов
5	Частично пылезащищенное	Мелких частиц и пыли. Небольшое количество пыли может попадать внутрь, но обеспечено надежное соприкосновение с человеком/инструментом
6	Пыленепроницаемое	Полная непроницаемость для пыли. Надежное соприкосновение с человеком, проводниками, инструментами

Исходя из данных первой таблички, вы можете понять, что означает степень защиты IP68, каким является уровень защиты IP67:

• Пыль не проникает в корпус;
• Существует специальная оболочка для защиты от твердых предметов;
• Получить легкий доступ к внутренним составляющим не получится.

Чтобы окончательно понять, чем отличается IP67 от IP68, нужно изучить еще одну таблицу, в которую включен второй показатель.

Степень	Воздействие водой и влагой, от которых защищается смартфон	Защита от проникновения
0	–	Отсутствует, влага проникает внутрь корпуса
1	Вертикальные капли	Воды, капающей вертикально. Такое попадание не нарушает работу устройства
2	Капли под углом 15 градусов	Дождя или брызг воды, падающих вертикально или под углом до 15 градусов
3	Капли под углом 60 градусов	Дождя или брызг воды, падающих вертикально или под углом до 15 градусов
4	Брызги	Брызг, которые падают под любым углом
5	Струи	Струй воды (любой угол)
6	Морские волны	Сильных водяных струй и морской влаги
7	Короткое погружение на глубину до метра	При кратковременном погружении в жидкость. Постоянная работа не предполагается
8	Погружение на глубину более метра длительностью до получаса	При кратковременном погружении устройство может работать до 30 минут
9	Вода с высокой температурой	При высокотемпературной мойке под давлением

На основании данных второй таблицы приведем расшифровку степени защиты IP67 от влаги:

• Устройство выдержит полное погружение в воду;
• Максимальная степень погружения – до метра;
• Длительность нахождения в воде небольшая – несколько минут.

Защита от воды IP67 ниже, чем у следующей степени, отмеченной цифрой восемь. Стандарт защиты IP68 от пыли и воды предполагает такие возможности:

• Аппарат можно погружать на глубину, превышающую метр;
• Время работы устройства в воде – около получаса.

На основании приведенных выше данных можно сделать однозначный вывод – обязательно обращайте внимание на обе цифры, идущие после обозначения стандарта. А вот как определить, что лучше – IP67 или IP68?

• Основывайтесь на своих потребностях и желаниях;
• Если вы можете попасть в экстремальную ситуацию, любите соответствующие виды спорта и отдыха – выбирайте повышенные степени.

Каждый решает сам. Разницу степеней защиты IP67 и IP68 мы обрисовали максимально подробно – вам остается только выбрать. А мы порекомендуем аккуратно обращаться с устройством, несмотря на указанные значения – не стоит постоянно подвергать телефон или часы действию твердых предметов или влаги.

Не забывайте о существующих инструкциях, которыми изделия снабжает производитель – там указывается подробная информация, которая необходима пользователю.

IP влагозащищенность

[цифра 2] демонстрирует степень защиты от отрицательного воздействия влаги (воздействие жидкости, сырость). Бывает 10 степеней защиты корпуса от влаги:

• «0» — нет защиты;
• «1» — оболочка обладает защитой от конденсатной влаги, капель дождя, падающих строго в вертикальном положении;
• «2» — присутствует защита корпуса от капель, угол падения до 15 гр.;
• «3» — присутствует защита от капель, угол падения до 60 гр.;
• «4» — присутствует защита от капель жидкости любой направленности;
• «5» — защита от короткого воздействия потока (струи) жидкости случайного направления;
• «6» — защита корпуса от длительного воздействия сильного потока жидкости (воды) случайной направленности, а также от волн на море;
• «7» — есть защита от пропитки сырости вовнутрь корпуса оборудования при краткосрочном погружении в жидкость (воду) на глубину до 1 м. При этом может быть проникновение небольшого объема жидкости в середину, которое не обнаруживает неблагоприятного воздействия на работоспособность изделий;
• «8» — есть защита от затекания жидкости внутрь изделий при погружении на заданную глубину в течение заданного промежутка времени). Корпус изделий в этом варианте обладает полной водонепроницаемостью;
• «9» — есть защита от попадания горячей струи воды под давлением внутрь изделий.

Степень защиты внешнего корпуса (оболочки) от влияния отрицательного внешнего условия устанавливается на базе выполнения проверки рабочего элемента. Далее даны таблицы с подробной расшифровкой степеней защиты, методов тестирования и последовательностей их выполнения.

Для удобного представления классификация ip защиты приведена на рисунке.

Рисунок — Классификация ip защиты

Защита от проникновения твердых частиц

IPСтепень защиты

IP0X	Нет защиты.
IP1X	Защита от проникновения объекта размером больше 50 мм (нога, рука, кирпич).
IP2X	Защита от проникновения объекта размером более 12,5 мм.
IP3X	Защита от объектов размером более 2,5 мм.
IP4X	Защита от проникновения частиц размером более 1 мм.
IP5X	Защита от пыли. Во внутрь устройства может проникнуть небольшое ее количество, не влияющее на работоспособность устройства.
IP6X	Полная защита от попадания пыли.

Вторая цифра в обозначении степени защиты (IPXX) обозначает уровень защиты от попадания воды. Он варьируется в значениях от 0 до 9. Расшифровка ниже.

Степени защиты ip › Таблица

Удобно, когда степени защиты электрооборудования ip сведены в таблицы. Ниже даны три таблицы для ip защиты расшифровки.  Они соответствую ГОСТ 14254 — 2015.

Таблица степеней защиты ip от доступа к опасным частям, обозначаемые первой цифрой индекса

Таблица защиты ip от внешних твердых предметов (первая цифра)

Таблица степени защиты электрооборудования ip от воды (вторая цифра)

Кроме первых двух цифр, в маркировке степени защиты может быть две буквы. Та, что стоит первой, после двух цифр называется дополнительной, а также может быть буква с вспомогательной информацией. Дополнительная буква говорит про уровень защиты человека от доступа к опасным частям.

При прикосновении человека к электрооборудованию различают такие виды защиты:

• «A» — оборотной стороной руки;
• «B» — пальцами рук;
• «C» — ручным инструментом;
• «D» — одиночными проводниками.

Первая цифра после IP и дополнительная буква в маркировке имеют разный смысл. Цифра указывает на защиту корпуса от отрицательного воздействия человека или каких-либо объектов, а дополнительная буква обозначает защиту человека от негативного влияния элементов самого электротехнического оборудования.

Например, первая цифра «3» указывает на защищенность корпуса от ручного слесарного инструмента, то есть оснащение и оборудование не будет испорчено при воздействии ручного слесарного инструмента. Дополнительная буква «С» удостоверяет, что персонал будет предохранен от влияния неблагоприятных факторов, а именно поражения током, если будет воздействие на оболочку ручным слесарным инструментом.

Вторая буква разметки категории защиты после цифр отображает вспомогательную информацию.

• «H» — высоковольтное оборудование,
• «M» — испытание производилось при движении,
• «S» — испытание производилось при стационарном (неподвижном) состоянии.

«M» и «S» обычно применяют для оборудования с подвижными элементами.

Образцы разметок степени защиты c дополнительной или (и) вспомогательной буквами — IP 20С, IP 67S, IP 55DS.

Дополнительно взамен цифр бывают символы «X». Такой символ обозначает, что защищенность от посторонних предметов или воды не нормируется для этих составляющих электротехнического изделия. Примеры маркировки – IP X5, IP 1X, IP XX.

Помимо этого, на изделии бывает отмечена не одна, а сразу несколько степеней защиты. Множество степеней защиты отмечаются, если необходимо указать защиту одновременно от нескольких отрицательных воздействий, а последние соответсвуют разным степеням при классификации защит. К примеру, у изделия предусмотрена защита от воздействия малого потока воды и краткосрочного погружения в жидкость. При таких условиях может быть дана такая маркировка – IP 65 / IP 67.

Класс защиты ip

Часто, когда имеют ввиду «степень защиты», говорят «класс защиты ip». С технической точки зрения это одно и тоже, тоесть синонимичные термины. В нормативной литературе формулировка «классы защиты ip» обычно не употребляется, однако часто можно встретить вопросы: «класс защиты ip54» или «класс защиты ip65», или «класс защиты ip21 что это?». В этих случаях имеется ввиду соответствующая степень защиты. Никаких иных или отдельных стандартов в этом случае не предусматривается, помимо указанных выше.

Рассмотрим далее общераспространенные степени защиты электротехнических изделий и оборудования. Дадим примеры расшифровки ip и определим, где и в каких случаях применяют корпуса этих маркировок. Для определенности возьмем случай для корпусов электро распредщитков.

IP 20

IP 20 – присутствует защита от больших, крупных предметов с диаметром выше 12,5 мм (на это указывает «2»), защиты от воды нет, поскольку в соответствующей позиции стоит «0». Такое оборудование IP 20 пригодно для установки в сухих строениях, где не предусмотрено  появление воды (брызг) на корпусе, нет воздействия объектов с диаметром до 12,5 мм. В случае корпуса распредщитка с IP 20, то его следует устанавливать в комнатах, коридоре квартиры но не следует применять, например, в ванной.

Таблица — Расшифровка степени защиты IP20 (пылевлагозащита)

Защита от внешних твердых предметов (пылезащита IP20)Защита от воды (влагозащита IP20)

2	0
Защищено от внешних твердых предметов диаметром больше или равным 12,5 мм	Нет защиты

IP 30

IP 30 – представленная маркировка говорит, что изделие также не обладает защитой от влажности. Отличие от предшествующей в большей защите от механических воздействий. Электрощиток IP 30 защищен от предметов диаметром 2,5 мм и более.

Защита от проникновения жидкости

IPСтепень защиты

IPX0	Нет защиты от воды.
IPX1	Защита от вертикально падающих капель (тестируется в течение 10 минут и эквивалентно 1 мм осадков в минуту)
IPX2	Защита от капель воды, падающих под углом не более 15° (3 мм осадков в минуту).
IPX3	Защита от падающих брызг под углом до 60°.
IPX4	Защита от брызг с любой стороны устройства.
IPX5	Защищено от струи воды (тестируется в течение 15 минут под струей воды в количестве 12,5 литров в минуту).
IPX6	Защита от более мощных струй воды (до 100 литров в минуту. Тестируется в течение 3 минут).
IPX7	Защита от погружения в воду на глубину до 1 метра на небольшое время (тестируется погружением устройства на глубину 1 метр в течение 30 минут).
IPX8	Защита от погружения больше чем на 1 метр на длительное время (обычно тестирую на глубине около 3 метров).
IPX9	Защита от длительного погружения под большим давлением.

В некоторых случаях, одна из цифр может заменяться на X. Например, если у фитнес-браслета указан класс защиты IPX5, значит он выдержит попадание струй воды, а на защиту от пыли он испытания не проходил. И наоборот, если видим степень защиты IP6X, значит устройство полностью защищено от пыли, но на воздействие влаги тестирование не проводилось.

В нижеприведенной таблице вы можете найти расшифровку самых распространенных степеней защиты от пыли и влаги IP.

IP 44

IP 44 – степень защиты указывает, что оболочка или внешний корпус изделий предохранен от посторонних предметов диаметром 1 мм и более. Таковыми являются различные провода, штыри, гайки, ручной инструмент, отвертки и т.д. Кроме этого присутствует защищенность от влажности и брызг воды случайной направленности. Оборудование с таким корпусом допускается применять в сооружениях с высокой влажностью, сырых, также вне помещения, но не следует допускать попадания воды струей. На изделии с корпусом IP 44 нет имеет предохранения от пыли. Если запыленность комнаты или помещения повышена, не следует применять щиток с IP44.

Корпуса электрических щитов IP 44 пригодны для в строений с повышенной влажностью, а также для монтажа вне жилых помещений, но под крышей. Это позволит предупредить открытое воздействие струи воды.

Что обозначают цифры в IP67

Классификация по степеням включает различные символы. Чем выше показатель, тем качественнее товар и выше его пылеводонепроницаемость. Все характеристики, отраженные в цифровом коде, можно увидеть в специальных таблицах. Ими чаще пользуются специалисты, но во времена интернета доступ к таким данным не ограничен.

Первая цифра

Первой цифрой определяется прочность, которую может обеспечить оболочка:

• при доступе человека к опасным частям;
• самому оборудованию, находящемуся под оболочкой.

Обозначения первой цифры кода и описание значения можно увидеть в таблице 1:

Читайте также:  В чём отличие проводников от диэлектриков, их свойства и сфера применения

Код (первая цифра)Уровень защиты человека и надежность от воздействия посторонних предметов

ноль	без защиты
1	не защищено от сознательного действия
2	не доступно для пальцев рук
3	код для электроинструментов, куда могут попасть посторонние предметы (твердые) размером более 2,5 мм
4	означает провода, болты, гвозди и другие объекты размером более 1 мм
5	при незначительном попадании пыли оборудование не выйдет из строя; надежно от воздействия контактов
6	пыленепроницаемость оболочки, — максимальная надежность от контакта

Смотрите это видео на YouTube

Степени защиты от воды и пыли IP

IPЗащита от пыли (первая цифра)Защита от воды (вторая цифра)

IP00	Не защищено от пыли	Не защищено от воды
IP01	Не защищено от пыли	Защита от вертикально падающих капель
IP02	Не защищено от пыли	Защита от капель воды, падающих под углом не более 15°
IP03	Не защищено от пыли	Защита от падающих брызг под углом до 60°
IP04	Не защищено от пыли	Защита от брызг с любой стороны устройства
IP05	Не защищено от пыли	Защищено от струи воды
IP06	Не защищено от пыли	Защита от более мощных струй воды
IP07	Не защищено от пыли	Защита от погружения в воду на глубину до 1 метра на 30 минут
IP08	Не защищено от пыли	Защита от погружения больше чем на 1 метр на длительное время
IP09	Не защищено от пыли	Защита от длительного погружения под большим давлением
IP10	Защита от проникновения объекта размером более 50 мм	Не защищено от воды
IP11	Защита от проникновения объекта размером более 50 мм	Защита от вертикально падающих капель
IP12	Защита от проникновения объекта размером более 50 мм	Защита от капель воды, падающих под углом не более 15°
IP13	Защита от проникновения объекта размером более 50 мм	Защита от падающих брызг под углом до 60°
IP14	Защита от проникновения объекта размером более 50 мм	Защита от брызг с любой стороны устройства
IP15	Защита от проникновения объекта размером более 50 мм	Защищено от струи воды
IP16	Защита от проникновения объекта размером более 50 мм	Защита от более мощных струй воды
IP17	Защита от проникновения объекта размером более 50 мм	Защита от погружения в воду на глубину до 1 метра на 30 минут
IP18	Защита от проникновения объекта размером более 50 мм	Защита от погружения больше чем на 1 метр на длительное время
IP19	Защита от проникновения объекта размером более 50 мм	Защита от длительного погружения под большим давлением
IP20	Защита от проникновения объекта размером более 12,5 мм	Не защищено от воды
IP21	Защита от проникновения объекта размером более 12,5 мм	Защита от вертикально падающих капель
IP22	Защита от проникновения объекта размером более 12,5 мм	Защита от капель воды, падающих под углом не более 15°
IP23	Защита от проникновения объекта размером более 12,5 мм	Защита от падающих брызг под углом до 60°
IP24	Защита от проникновения объекта размером более 12,5 мм	Защита от брызг с любой стороны устройства
IP25	Защита от проникновения объекта размером более 12,5 мм	Защищено от струи воды
IP26	Защита от проникновения объекта размером более 12,5 мм	Защита от более мощных струй воды
IP27	Защита от проникновения объекта размером более 12,5 мм	Защита от погружения в воду на глубину до 1 метра на 30 минут
IP28	Защита от проникновения объекта размером более 12,5 мм	Защита от погружения больше чем на 1 метр на длительное время
IP29	Защита от проникновения объекта размером более 12,5 мм	Защита от длительного погружения под большим давлением
IP30	Защита от объектов размером более 2,5 мм	Не защищено от воды
IP31	Защита от объектов размером более 2,5 мм	Защита от вертикально падающих капель
IP32	Защита от объектов размером более 2,5 мм	Защита от капель воды, падающих под углом не более 15°
IP33	Защита от объектов размером более 2,5 мм	Защита от падающих брызг под углом до 60°
IP34	Защита от объектов размером более 2,5 мм	Защита от брызг с любой стороны устройства
IP35	Защита от объектов размером более 2,5 мм	Защищено от струи воды
IP36	Защита от объектов размером более 2,5 мм	Защита от более мощных струй воды
IP37	Защита от объектов размером более 2,5 мм	Защита от погружения в воду на глубину до 1 метра на 30 минут
IP38	Защита от объектов размером более 2,5 мм	Защита от погружения больше чем на 1 метр на длительное время
IP39	Защита от объектов размером более 2,5 мм	Защита от длительного погружения под большим давлением
IP40	Защита от проникновения частиц размером более 1 мм	Не защищено от воды
IP41	Защита от проникновения частиц размером более 1 мм	Защита от вертикально падающих капель
IP42	Защита от проникновения частиц размером более 1 мм	Защита от капель воды, падающих под углом не более 15°
IP43	Защита от проникновения частиц размером более 1 мм	Защита от падающих брызг под углом до 60°
IP44	Защита от проникновения частиц размером более 1 мм	Защита от брызг с любой стороны устройства
IP45	Защита от проникновения частиц размером более 1 мм	Защищено от струи воды
IP46	Защита от проникновения частиц размером более 1 мм	Защита от более мощных струй воды
IP47	Защита от проникновения частиц размером более 1 мм	Защита от погружения в воду на глубину до 1 метра на 30 минут
IP48	Защита от проникновения частиц размером более 1 мм	Защита от погружения больше чем на 1 метр на длительное время
IP49	Защита от проникновения частиц размером более 1 мм	Защита от длительного погружения под большим давлением
IP50	Защита от проникновения пыли в ограниченных количествах	Не защищено от воды
IP51	Защита от проникновения пыли в ограниченных количествах	Защита от вертикально падающих капель
IP52	Защита от проникновения пыли в ограниченных количествах	Защита от капель воды, падающих под углом не более 15°
IP53	Защита от проникновения пыли в ограниченных количествах	Защита от падающих брызг под углом до 60°
IP54	Защита от проникновения пыли в ограниченных количествах	Защита от брызг с любой стороны устройства
IP55	Защита от проникновения пыли в ограниченных количествах	Защищено от струи воды
IP56	Защита от проникновения пыли в ограниченных количествах	Защита от более мощных струй воды
IP57	Защита от проникновения пыли в ограниченных количествах	Защита от погружения в воду на глубину до 1 метра на 30 минут
IP58	Защита от проникновения пыли в ограниченных количествах	Защита от погружения больше чем на 1 метр на длительное время
IP59	Защита от проникновения пыли в ограниченных количествах	Защита от длительного погружения под большим давлением
IP60	Полностью защищено от попадания пыли	Не защищено от воды
IP61	Полностью защищено от попадания пыли	Защита от вертикально падающих капель
IP62	Полностью защищено от попадания пыли	Защита от капель воды, падающих под углом не более 15°
IP63	Полностью защищено от попадания пыли	Защита от падающих брызг под углом до 60°
IP64	Полностью защищено от попадания пыли	Защита от брызг с любой стороны устройства
IP65	Полностью защищено от попадания пыли	Защищено от струи воды
IP66	Полностью защищено от попадания пыли	Защита от более мощных струй воды
IP67	Полностью защищено от попадания пыли	Защита от погружения в воду на глубину до 1 метра на 30 минут
IP68	Полностью защищено от попадания пыли	Защита от погружения больше чем на 1 метр на длительное время
IP69	Полностью защищено от попадания пыли	Защита от длительного погружения под большим давлением

IP 54

IP 54 – представленная степень защиты разнится с IP 44 тем, что здесь присутствует более полная и надежная защита от посторонних предметов. Корпус с такой степенью защиты следует выбирать для помещений, где может быть возникновение пыли. На электрическое оборудование в корпусе IP 54 пыль будет попадать в незначительной массе, отрицательного воздействия на функции изделия оказано не будет.

Таблица уровней водонепроницаемости часов (водяное давление АТМ)

На герметичных часах, как правило, размещена надпись Water Resistant. Уровень водозащиты помечается тремя буквами АТМ — атмосферное давление.

Ниже мы привели таблицу, которая в общих чертах обрисовывает основные уровни сопротивления воды.

Уровень
защиты, АТМЗащитаПрименение

1 АТМ (10 м)	Выдерживает давление эквивалентно глубине до 10 метров в неподвижной воде	Повышенная устойчивость к дождю и брызгами. Нельзя лить на устройство или плавать с ним
3 АТМ (30 м)	Выдерживает давление эквивалентно глубине 30 метров в неподвижной воде	Дождь, брызги, случайное погружение в воду и под душ. Купаться запрещено
5 АТМ (50 м)	Выдерживает давление эквивалентно глубине 50 метров в неподвижной воде	Дождь, брызги, случайное погружение в воду, попадание  струи воды, поверхностное плавание, подводное плавание на мелкой глубине
10 АТМ (100 м)	Выдерживает давление эквивалентно глубине 100 метров в неподвижной воде	Дождь, брызги, случайное погружение в воду, попадание  струи воды, плавание и подводное плавание. Нельзя плавать на большой глубине, запрещено подводное плавание или высокоскоростные водные виды спорта
20 АТМ (200 м)	Выдерживает давление эквивалентно глубине 200 метров в неподвижной воде	Дождь, брызги, случайное погружение в воду, плавание, подводное плавание, поверхностный дайвинг и водные виды спорта. Запрещен глубоководный дайвинг

Заблуждение в мире «водонепроницаемых» гаджетов является относительно новым: рейтинги АТМ были неправильно поняты пользователями, в чем именно смысл значений. На обратной стороне часов и фитнес-устройств вы можете заметить обозначения, такие как 5 АТМ или водонепроницаемость до 50 м. Но это не означает, что устройств является водонепроницаемым при погружении в воду до 50 м. Это указывает на то, что в неподвижной воде на 50 м ниже ее поверхности давление не будет нарушать пломбы гаджета. Если ваш девайс угодил под морскую волну, давление движущейся воды поразит его гораздо сильнее, чем статическое давление на 50 м глубины, и вполне возможно, проникнет в устройство.

Вы должны понимать, что вода в бассейне и вода в движущейся реке или море — это не одно и то же. Плавание в бассейне может подвергнуть часы давлению до 3 атмосфер ( 3 АТМ, 30 м), а прыжки и дайвинг — и подавно. Например, уровень водозащиты 10 АТМ надежен для плавания на поверхности или подводного плавания не небольшой глубине, но не подойдет для дайвинга.

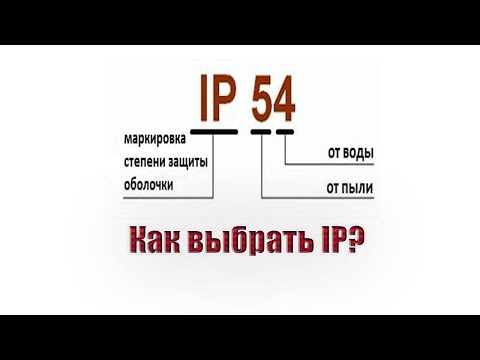

Что означают цифры

Первая цифра после IP отвечает за защищенность корпуса от проникновения внутрь посторонних предметов, в первую очередь, мелкодисперсных. Краткое описание:

• 0 – например, IP05 – отсутствие защиты.
• 1 – защищено от контакта с большими телами, чьи габариты превышают 50 мм.
• 2 – максимальный размер предмета, который может проникнуть внутрь устройства, не превышает 12,5 мм – защита от несознательного попадания пальцев.
• 3 – инструменты, большие провода и металлические крепления, предметы до 2,5 мм.
• 4 – предметы до 1 мм – для мелких соринок, острых предметов (иглы, гвозди) препятствий нет;
• 5 – пылезащита – полная защищенность от контакта с чем-либо, пыль может проникнуть в корпус, но на функционировании устройства никак не отразится.
• 6 – полная пылезащита.

Вторая цифра указывает на степень влагозащиты:

• 0 – полное отсутствие. Влага и вода могут беспрепятственно проникать в устройство.
• 1 – падающие вертикально капли воды не влияют на работу прибора.
• 2 – капли под углом до 150 не оказывают отрицательного влияние на функционирование механизма. Например, правильно установленная в стене розетка.
• 3 – защита от брызг, падающих под уклоном до 600 относительно вертикали.
• 4 – никакие брызги оболочке не страшны.
• 5 – класс защиты корпуса, при котором направленные струи влаги не оказывают воздействия функционирование устройства.
• 6 – защита от струй воды под давлением оболочке не страшны.
• 7 – выдерживает кратковременное погружение в воду на глубину до 100 см, попасть внутрь влага может, но на работоспособности не скажется (в таких ситуациях гаджет рекомендуется просушить).
• 8 – функционирование в погруженном в воду режиме (водяные насосы).
• 9 – предусмотрена продолжительная работа в водной среде при повышенном давлении и температуре.

Исходя из приведенных данных, можно дать характеристику классу защиты IP67: совершенная пылезащита, непродолжительное попадание в жидкую среду для такого устройства не страшно. В теории телефон или иной прибор с маркировкой IP67 характеризуется пылевлагозащитой – выдержит песчаную бурю, проливной дождь и попадание в глубокую лужу или ванную. Но без фанатизма.

ПРИМЕЧЕНИЕ! Разница между IP67 и IP68 – устройства со вторым классом защиты могут работать в воде, первые – выдерживают кратковременное погружение (обычно на глубину до 1 м.).

Подведем итог

Как бы то ни было, не существует глобального метода испытания, и условия использования в реальном мире для каждого гаджета отличаются. Например, умные часы Garmin Forerunner 735XT имеют рейтинг сопротивления воды 5 АТМ, но производитель отмечает, что их возможно не снимать в душе и ванной. С другой стороны, рекомендация Fitbit гласит, что пользователям спортивного браслета Surge необходимо снять его перед плаванием, хотя он и имеет рейтинг 5 АТМ.

Даже в том случае, если отметка 3 АТМ позволяет устройствам погружаться на установленную глубину, она имеет измерения в статическом давлении. Водяной натиск имеет свойство внезапно меняться, к примеру, когда ваша рука двигается во время плавания. В то время как вы можете находиться на глубине всего лишь в 3 м, созданное вашей рукой давление может быть приравнено к 20 м давления воды.

Степень защиты смартфонов

IP68

Что касается степени защиты, которая используется производителями телефонов и смартфонов, то большинство современных флагманов получают защиту по стандарту IP68 (полная защита от пыли и водонепроницаемость при погружении длительностью до 30 мин). Например:

• Apple iPhone 13, 12, 11;
• Samsung Galaxy S21, S20, Note 20;
• Xiaomi Mi 11 Ultra;
• ASUS Zenfone 8;
• Google Pixel 6;
• HUAWEI P40 Pro, Mate 40 Pro;

IP67

Смартфоны среднего уровня иногда получают защиту IP67 (полная защита от пыли и водонепроницаемость при кратковременном погружении на 1 метр). Например:

• Apple iPhone SE 2023, Xr, 7, 8;
• Samsung Galaxy A52, A72;

IP69 и IP69K

Защищенные смартфоны с массивным укрепленным корпусом обычно получают защиту IP69 или IP69K (полная защита от пыли и водонепроницаемость при мойке под высоким давлением). Например:

• DOOGEE S88 Pro, S86, S58 Pro, S59 Pro, S58 Pro, S40 Pro;
• OUKITEL WP5 Pro;
• Blackview BV6600, BV9900E;

IP69K — это степень защиты, которая описана в немецком стандарте DIN 40050-9 и расширяющая указанный выше стандарт IEC 60529. Степень защиты IP69K разработана для областей применения, где для очистки оборудования используется мойка с высоким давлением и температурой. В частности, устройство с рейтингом IP69K должно выдерживать мойку с температурой 80°C, давлением 80–100 бар и скоростью потока 14–16 л/мин. IP69K используют для маркировки транспортных средств (самосвалы, бетономешалки), а также оборудования для пищевой и химической промышленности.

IP 55

IP 55 – корпус изделий обладает полной защищенностью от механического негативного влияния различных предметов и отчасти от проникновения пыли. IP 55 применяется в сырых помещениях, вне их, где может происходить кратковременное действие на оболочку (корпус) оборудования воды в виде струи. Обычно, корпуса электрических щитков, предназначенные для наружной установки, обладают степенью IP 55. Данный щиток разрешено монтировать практически в любом месте на площади участка дома. Навес для него не требуется.

Уровни водонепроницаемости АТМ, метры, бары

Со степенями защиты от пыли и влаги IP разобрались. Теперь разберемся с уровнями водонепроницаемости часов. Разные производители в своих устройствах используют разные обозначения и стандарты водонепроницаемости. Одни используют обозначения в барах (бар), другие в метрах, третьи в атмосферах. Есть также разные стандарты ISO определяющие водостойкость и водонепроницаемость устройств.

Практически на всех водонепроницаемых часах можно встретить надпись Water Resistant + уровень защиты в АТМ (атмосферное давление), метрах или барах. Расшифровку уровней водонепроницаемости можно увидеть в таблице ниже.

Стоит отметить, что даже если на часах стоит отметка «WATER RESISTANT 50M», это не означает, что в часах можно нырять на глубину до 50 метров. Это означает, что они могут выдержать давление 50 метрового водяного столба (неподвижная вода). Давление морской волны может значительно превышать этот показатель, поэтому в часах можно работать и плавать на небольшой глубине, но заниматься дайвингом в них не стоит. Например, плавая в бассейне, часы подвергаются давлению до 3 атмосфер ( 3 АТМ, 30 м).

Таблица уровней водонепроницаемости

Уровень водонепроницаемостиУсловия применения

1 АТМ (10 м или 1 бар)	Часы с таким уровнем водонепроницаемости устойчивы к дождю и брызгам.
3 АТМ (30 м или 3 бар)	Выдержат попадание под дождь, брызги и кратковременное погружение в воду. Купаться в часах с таким рейтингом запрещено.
5 АТМ (50 м или 5 бар)	Выдерживают попадание брызг, дождя, переживут душ и плавание на небольшой глубине. Нельзя использовать для ныряния, прыжков в воду, винсерфинга и т.д.
10 АТМ (100 м или 10 бар)	Часы с таким уровнем водонепроницаемости можно использовать для ныряния на небольшую глубину.
20 АТМ (200 м или 20 бар)	Часы с таким рейтингом называют “дайверскими”. С такими часами можно смело купаться в бассейне и море, и даже заниматься дайвингом на небольшой глубине. Но, большого давления и горячей воды они все равно боятся.
30 АТМ (300 м или 30 бар)	Таким уровнем водонепроницаемости обладают только настоящие “дайверские” часы, позволяющие заниматься глубоководным дайвингом.

Подведем итоги

Надеемся, наша информация окажется вам полезной и поможет вам выбрать устройство с подходящим для вас уровнем влагозащиты и водонепроницаемости. Осталось только дать несколько рекомендаций, на которые стоит обращать внимание при выборе водонепроницаемых часов или фитнес-браслетов.

• Тестирование всех устройств проводится в пресной холодной воде с температурой 15° до 35° C. Попадание горячей или соленой морской воды может вывести устройство из строя. Если, конечно, производитель дополнительно не указал, что гаджет устойчив к морской воде и более высоким или низким температурам.
• Даже если устройство водоустойчивое или водонепроницаемое, перед погружением их в воду стоит проверить, все ли заглушки портов для зарядки или наушников на месте и закрыты.
• Не стоит под водой нажимать кнопки. В водонепроницаемых часах они защищены манжетами, но риск попадания воды внутрь остается.
• И последняя рекомендация. Что бы быть на 99% уверенным в водонепроницаемости, не стоит полностью доверять надписи на коробке или продавцу, гарантирующему полную водонепроницаемость. Обязательно проверьте эту информацию на официальном сайте производителя

🎥 Видео
